加工定制：是	品牌：常衡	型号：CHI-10A
测量范围：-	外形尺寸(mm)：-	工作环境：-
显示方式：-	测量精度：-

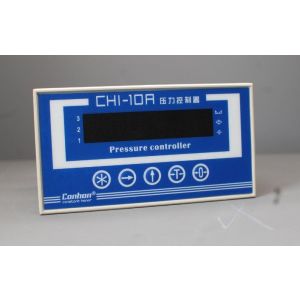

上海常衡 CHI-10A带峰值的压力控制器称重控制器带上下限制仪表

CHI-10A压力控制器
△ 嵌入式装置
△ 三点定值输出（高、中、低），继电器触点
△ D/A（4~20mA输出），数字调整

一、CHI-10A标定及基本参数设定

在关机状态，按住键不要放开，接通电源，版本末位显示“-” ，以下操作有效。
按键；显示“CAL SP” ，若要进入标定按键，否则
按键，显示“-SEt-” ，若要进入基本参数设定,按键，否则
按键，显示“-A-d-” ，若要进入A/D值显示,按键，否则
按键，显示“-d-A-” ，若要进入D/A调整,按键，否则
按键，显示“ Set-P ”,若要进行定值设定，按键，否则
按键，返回正常称量显示。
1、基本参数设定
进入基本参数设定后，显示“d 0.1”，表示显示分度值。用键选择0.001，0.002，0.005，
0.01，0.02，0.05，0.1，0.2，0.5，1，2，5，10，20，50 中一个，选定后按键，显示“n 3000” ，表示显示分度数，用键输入新显示分度数。
按键，显示“FLt 10” ，表示滤波参数，用键输入新值。
数值小响应速度快，数值大稳定性好。
按键，显示“b 2400” ，表示串行通讯的波特率，用键选择新值。（1200,2400,4800,9600）
按键，显示“AdS 1”，表示通讯地址AdS，用键输入新值。
按键，返回正常称量显示。
2 标定
进入标定后，显示“CAL 00，表示进入零位校正状态，
在确认空载且稳定，按键，显示“- - - - - -” ，
表示正在零位校正，数秒后．显示测量值“300.0” 。
此时进行加载。若加载值不是测量值，用键输入实际加载值。
待稳定后，按键，显示“- - - - - -” ，表示正在量程校正。
数秒后校正结束，返回正常测量显示。
说明1：若零位不变，只对量程进行校正，那么在显示“CAL 00”时，
按键，跳过零位校正，进入量程校正。
说明2：若只对零位进行校正，那么在显示测量值“300.0”时,
用键输入零后，按键结束量程校正，返回正常测量显示。
3 标定结束标定结束后，进入正常测量显示前，请关机。然后开机使用。

4 D/A 调整（ 4-20mA 输出）
进入标定后，显示“dA 586”，表示 D/A 零位值，
按键使D/A值增加，按键使D/A值减小。按键，置初值650
在确认电流达到规定值时（例:4mA），按键，显示“FU 2360”，
按键使D/A值增加，按键使D/A值减小。按键，置初值2500。
在确认电流达到规定值时（例:20mA），按键，结束D/A调整。
5 A/D 值显示
A/D 值显示用于检查仪表或传感器是否工作正常。
一般空载 A/D值在 38000左右。
6 传感器连接
+E （传感器正激励）供桥电压5VDC 电流 70 mA
-E （传感器负激励） A/D 转换速度 40 次／秒
+S （传感器正输出） A/D 分辨率 100000
-S （传感器负输出）传感器灵敏度 1.0-2.0 mV/V
7 电源 AC 220W/50Hz，继电器触点输出容量： ∽220V / 3A

二、压力控制器正常操作

1 置零按住键2秒，显示值置零，同时指示灯点亮。
2 去皮在◇指示灯熄灭状态，测量值大于零且稳定，按键，显示值置零，同时◇指示灯点亮。
在◇指示灯点亮状态，按键，清除皮重，同时◇指示灯熄灭。
线控去皮：输入与 GND 短路，功能与按去皮键相同。
3 数字输入键用于移动置数位，置数位闪烁显示。键用于增加置数位的值。
4 定值设定按键，显示“ Set-P ”,若要进行定值设定，按键,
显示 “ 0 5.0 ”,表示零区的设定值，用键输入新值。
按键, 显示 “ 1 50.0 ”,表示设***的设定值，用键输入新值。
按键, 显示 “ 2 100.0 ”,表示***设***的设定值，用键输入新值。
按键, 显示 “ 3 150.0”,表示第三设***的设定值，用键输入新值。
按键, 返回正常称量显示。
5 定值输出

P0 P1 P2 P3

RY1 ON RY2 ON RY3 ON RY4 ON

三、带上下限制仪表通讯协议

1． Ads = 地址（0），连续发送方式
数据格式为： = X1 X2 X3 X4 X5 X6 X7 SA CR
X1 X2 X3 X4 X5 X6 X7 为显示数据，X1 为低位，X7 为高位。
SA = 0100ABCD
A = 1 ；称量溢出 B = 0 ；
C = 1 ；称量稳定 D = 1 ；零位

2． Ads = 地址（1-99）（对应：n = 81H – E3H）应答方式

（1）命令： STX R D S n BCC CR

接收正确返回处理
STX n ： X1 X2 X3 X4 X5 X6 X7 SA BCC CR

SA = 0，1，0，0，溢出，0，稳定，零位

X1 – X7 为显示值。 X1 为低位， X7 为高位。

BCC 为校验字，STX 以后到BCC 前的数据和。当和=02H，0DH时加 1。

（2）命令： STX R Z E n BCC CR

BCC 为校验字，STX 以后到BCC 前的数据和。当和=02H，0DH时加 1。

接收正确，与按键相同，去皮处理。

（3）命令： STX S E T n Y X1 X2 X3 X4 X5 X6 X7 BCC CR

BCC 为校验字，STX 以后到 BCC 前的数据和。当和=02H，0DH时加 1。

Y = 30H，31H，32H，33H 对应零区，到三设***的设定值。
X1 – X7 为设定值。 X1 为低位， X7 为高位。
